 Question alimentation - Voodoo Lab Pedal Power AC

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Question alimentation - Voodoo Lab Pedal Power AC   Ven 02 Mai 2014, 15:39

Bonjour compatriotes Québec-Musiquiens/Musiquiennes,

J'explique ma situation : je suis en train de me monter un Half-Rack avec la vieille série Boss en demi-rack.

Je voudrais alimenter le Boss TU50, et le Boss NS50 avec un Voodoo Lab Pedal Power AC en utilisant les 2 sorties 12VAC.

J'ai acheté le Voodoo lab sans trop penser aux connecteurs en espérant que cela soit standard, mais bon, cela ne fonctionne pas.

Les 2 produits sont habituellement alimentés chacun par un adaptateur Boss BRA-120 qui délivre 12V AC (environ 500 mA).

En fouillant un peu sur le net, j'ai trouvé 2 sites/forums qui mentionnent les spécifications du Boss BRA-120.

Un qui stipule que c'est un barrel 6.5x3.0mm et un autre qui affirme que c'est un barrel 6.3x3.0mm...

J'ai trouvé un embout 6.3x3.0mm à mon travail (dans un chargeur universel d'ordi) juste pour voir si cela correspondait au bon connecteur. Résultat : le connecteur semble rentrer, mais pas de la même façon que mon adaptateur BRA-120 (le connecteur du BRA-120 rentre jusqu'au fond, tandis que le connecteur que j'ai essayé (6.3x3.0mm) ne rentre pas totalement au complet.

Bref, je veux trouver un moyen de me procurer 2 fils qui partiraient de chacune des sorties 12VAC de Voodoo Lab Pedal Power AC pour alimenter chacun des produits Boss.. Autrement dit, une sortie 12VAC pour le Boss NS50, et l'autre sortie pour le Boss TU50.

Voici les questions :

- Quels connecteurs dois-je utiliser du côté de mes produits Boss ?

- Y existe-t-il des câbles déjà conçus sous cette configuration, ou c'est du custom ?

- Y a-t-il une différence entre les câbles fournis dans un Voodoo Lab DC, et un Voodoo Lab AC (pour ma culture personnelle  Smile ).

Merci à l'avance pour vos conseils Smile.

Vite comme cela, je pense à la sagesse de Doc Plus qui pourrait m'éclairer à ce sujet hahaha Smile. J'ai posté ici, car je me dis que cela risque sûrement de ré-arriver à quelqu'un d'autres un jour et, de cette façon, il va y avoir au moins un forum internet traitant du cas.

Mathieu
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
elegy
Langue pendue
avatar

Nombre de messages : 922
Age : 38
Localisation : rimouski
Instrument : tendeur a cordes
Amplification/Effets : clones a ma sauce
Date d'inscription : 15/10/2007

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Ven 02 Mai 2014, 16:33

desolé pour toi mon cher mais cette serie de boss ainsi que la pluspart des pedales prennent du DC, et non du AC.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Ven 02 Mai 2014, 16:35

http://shop.rolandus.com/p/ac-power-adapter-bra-120

Ce N'est pas des pédales, mais bien des modules rackmount demi-rack..

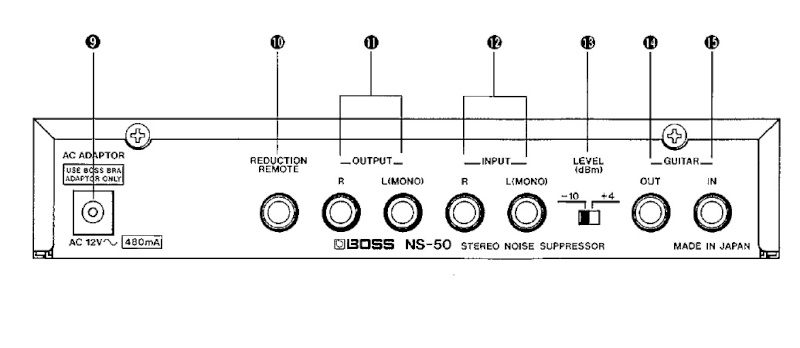

Exemple pour le Noise-Gate.



Dernière édition par MathtaM le Ven 02 Mai 2014, 16:41, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Ven 02 Mai 2014, 16:37

Ce N'est pas des pédales, mais bien des modules rackmount demi-rack..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Ven 02 Mai 2014, 16:39



Dernière édition par MathtaM le Ven 02 Mai 2014, 16:43, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Ven 02 Mai 2014, 16:40

C'est toujours mon problème... j'écris toujours trop et les personnes se perdent en lisant mes trucs.. hihihi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
elegy
Langue pendue
avatar

Nombre de messages : 922
Age : 38
Localisation : rimouski
Instrument : tendeur a cordes
Amplification/Effets : clones a ma sauce
Date d'inscription : 15/10/2007

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Ven 02 Mai 2014, 16:41

je vien de voir ca, c'est moi qui suis dans l'erreur dans ce cas Bad)
je sais que tu peut te procurer des jacks de la dimension desirée dans les boutique d'electroniques, suffit alors d,etre un peu bricoleur et le tour est joué, remplacement des mauvaise plug par les bonnes et un pouce de moin sur le fil ..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Ven 02 Mai 2014, 17:08

Ouep, faudrait je commence à m'improviser bricoleur...

Le hic, c'est que je ne suis pas sûr du type de connecteur.. j'avais pensé que peut-être un usager du forum aura la réponse sous la main.

Je crois bien que cela me prend un connecteur 3.0mm, mais y-a-en-t-il plusieurs modèles ?

Je ne connais pas trop cela.. Y-a-t-il des connecteurs spécialement pour DC et d'autres spécialement pour AC ou c'Est la même chose ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
Doc Plus
Modérateur
avatar

Nombre de messages : 3298
Age : 35
Localisation : Québec
Instrument : Flûte à bec
Amplification/Effets : L'air
Date d'inscription : 06/07/2006

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Ven 02 Mai 2014, 18:00

Non un connecteur c'est un connecteur. Dans le monde de nos chères pédales, celles en DC utilisent généralement du 2.1 mm, et celles en AC généralement du 2.5 mm.

Si tu ne trouves pas l'info sur le net, la meilleure soluce reste d'aller chez Acces Electronique ou Electromike avec ton half rack Boss, et de tester des connecteurs.

_________________
Ne vends plus mon cab 2x12 Avatar car il me sert de meuble TV !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Ven 02 Mai 2014, 19:42

Juste comme cela, est-ce qu'ils peuvent me construire le câble là-bas sur place ?

Je vais opter pour cela je crois.. c'Est une bonne idée, je vais me pointer là-bas avec toute la ribambelle hahaha Smile..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Ven 02 Mai 2014, 21:20

Je vais avoir créer un topic seulement pour écrire la réponse après hahaha..

Désolé du dérangement.

J'écris la réponse dans quelque temps..

Merci pour votre aide.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
Doc Plus
Modérateur
avatar

Nombre de messages : 3298
Age : 35
Localisation : Québec
Instrument : Flûte à bec
Amplification/Effets : L'air
Date d'inscription : 06/07/2006

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Sam 03 Mai 2014, 17:10

Si tu ne trouves pas le bon connecteur, l'autre soluce est de remplacer l'embase d'alim de l'effet.

_________________
Ne vends plus mon cab 2x12 Avatar car il me sert de meuble TV !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Sam 03 Mai 2014, 18:35

Je vais essayer de me trouver un temps pour aller dans un des 2 magasins et je verrai par la suite.

Sans cela, l'idée est bonne ! Cela rendrait le tout plus ''standard'' hahaha

Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
Lapo
Langue pendue
avatar

Nombre de messages : 880
Age : 28
Localisation : Prévost
Instrument : Gibson SG jr / Fender Strat SRV / Gibson Les Paul
Amplification/Effets : Fender Vibrolux Reverb 1967
Date d'inscription : 29/01/2010

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Dim 04 Mai 2014, 13:19

Édite : Désolé j'ai lus un peu trop vite je crois.


Dernière édition par Lapo le Mar 06 Mai 2014, 00:29, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.facebook.com/pages/Gab-Lapolice/270773126282122
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Dim 04 Mai 2014, 14:21

Je ne comprends pas ton point de vue.. Ce n'est pas le Voodoo lab le problème.. Cela me prend juste un câble qui a le bon connecteur pour alimenter mes demi-rack Boss..

Doc Plus ne parlait pas de modifier le Voodoo lab... mais de modifier la prise de mes produits boss pour l'utilisation de connecteurs plus ''standard''..

à moins que je me trompe, les ''power supply'' ont pas mal tous les mêmes connecteurs et les mêmes câbles standards qui viennent avec le produit, cela règlerait aucunement mon cas vendre mon Voodo Lab PEdal Power Ac et acheter un autre power supply.. il va falloir tout de même que je me trouve le connecteur pour brancher mes produits boss sur le power supply...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
Belzebuth
Grande gueule
avatar

Nombre de messages : 2476
Age : 37
Localisation : québec
Instrument : Godin LGxt, Strat
Amplification/Effets : Orange rockerverb 50H +PPC212, Vox Ad15VT
Date d'inscription : 07/08/2006

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Dim 04 Mai 2014, 15:03

changer l'ambase des Boss me semble la meilleure solution car probablement moins dispendieuse que l'achat de cable fait sur mesure et aussi, plus facile par la suite de remplacer un cable qui se brise ou qui n'est plus de la bonne longueur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fuzzer
Langue pendue
avatar

Nombre de messages : 510
Localisation : Québec
Date d'inscription : 13/01/2010

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Lun 05 Mai 2014, 00:30

Belzebuth a écrit:
changer l'ambase des Boss me semble la meilleure solution car probablement moins dispendieuse que l'achat de cable fait sur mesure et aussi, plus facile par la suite de remplacer un cable qui se brise ou qui n'est plus de la bonne longueur.

Surtout si l'embase (socket) est facile a remplacer.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Lun 05 Mai 2014, 13:32

J'ai eu ma réponse de Roland/Boss... En effet, c'est vraiment pas standard....

Hi Mathieu,

The barrel is 6.5mm (plug barrel diameter) x 2.9mm (plug inside diameter)

Thank You,
Alan


Bref, je crois qu'en effet, le plus ''simple'' serait de remplacer les foutues embases de mes produits Boss...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
Lapo
Langue pendue
avatar

Nombre de messages : 880
Age : 28
Localisation : Prévost
Instrument : Gibson SG jr / Fender Strat SRV / Gibson Les Paul
Amplification/Effets : Fender Vibrolux Reverb 1967
Date d'inscription : 29/01/2010

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Mar 06 Mai 2014, 00:29

Désolé, le post de elegy en haut du message m'a un peu mélanger, je pensais que tu avais des pédales DC que tu voulais brancher.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.facebook.com/pages/Gab-Lapolice/270773126282122
MathtaM
Langue pendue
avatar

Nombre de messages : 479
Age : 26
Localisation : Lévis
Instrument : Fender Stratocaster/Telecaster
Amplification/Effets : Mesa Boogie / ADA / Orange / Nomades / ETC.
Date d'inscription : 07/05/2009

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Mer 18 Juin 2014, 12:24

Doc Plus est encore venu à ma rescousse. Il a changé l'embase d'alimentation par du standard !

Je reviens de tester le tout, et c'est magique ! Tout fonctionne à merveille avec une super alimentation hihihi !

Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCKPKtQeRiX0kmgzFnbKHtQQ
elegy
Langue pendue
avatar

Nombre de messages : 922
Age : 38
Localisation : rimouski
Instrument : tendeur a cordes
Amplification/Effets : clones a ma sauce
Date d'inscription : 15/10/2007

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Jeu 19 Juin 2014, 11:19

haha, un rack 'mini-moi' trop neat !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Doc Plus
Modérateur
avatar

Nombre de messages : 3298
Age : 35
Localisation : Québec
Instrument : Flûte à bec
Amplification/Effets : L'air
Date d'inscription : 06/07/2006

MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC   Jeu 19 Juin 2014, 12:16

Ça m'a vraiment donné envie d'avoir un accordeur rack.  Razz

_________________
Ne vends plus mon cab 2x12 Avatar car il me sert de meuble TV !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Question alimentation - Voodoo Lab Pedal Power AC

Revenir en haut Aller en bas

Question alimentation - Voodoo Lab Pedal Power AC
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Question alimentation - Voodoo Lab Pedal Power AC
» Question sur voodoo lab
» Power question ???
» Alimentation T REX ou autres ?
» Alimentation jamman ---> pédales effet

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Québec-Musique.com :: Instruments :: Pédales, effets-
Sauter vers:
